引言
隨著半導體器件特征尺寸縮小、先進封裝三維結構（如 3D NAND、FinFET、GAA 晶體管）檢測難度提升，其高深寬比與復雜形貌曾給傳統檢測帶來聚焦難題與盲區。而電子束缺陷檢測設備，作為芯片制造的 “高精度顯微鏡”，成功突破技術瓶頸，精準覆蓋全維度檢測、消除盲區，以超高精度保障生產良率，現已成為支撐先進制程、推動半導體產業升級的核心設備，重要性持續凸顯。
半導體電子束缺陷檢介紹
半導體電子束缺陷檢測設備（E-Beam Inspection, EBI）是一種利用聚焦電子束掃描半導體晶圓表面，通過探測電子與樣品相互作用產生的各種信號（如：二次電子和背散射電子等）來發現、識別和分析納米尺度缺陷以及電性功能缺陷的高精度儀器，關鍵技術特點在于納米級高分辨率成像、高速掃描、實時圖像處理與智能缺陷分類等，能夠檢測到光學檢測設備無法發現的微小缺陷。
由此可見電子束缺陷檢設備技術復雜程度較高，不僅需要精密的設計和制造，還需要同時配備高精度、高速度、高真空、高穩定性和多自由度的超精密運動控制系統。

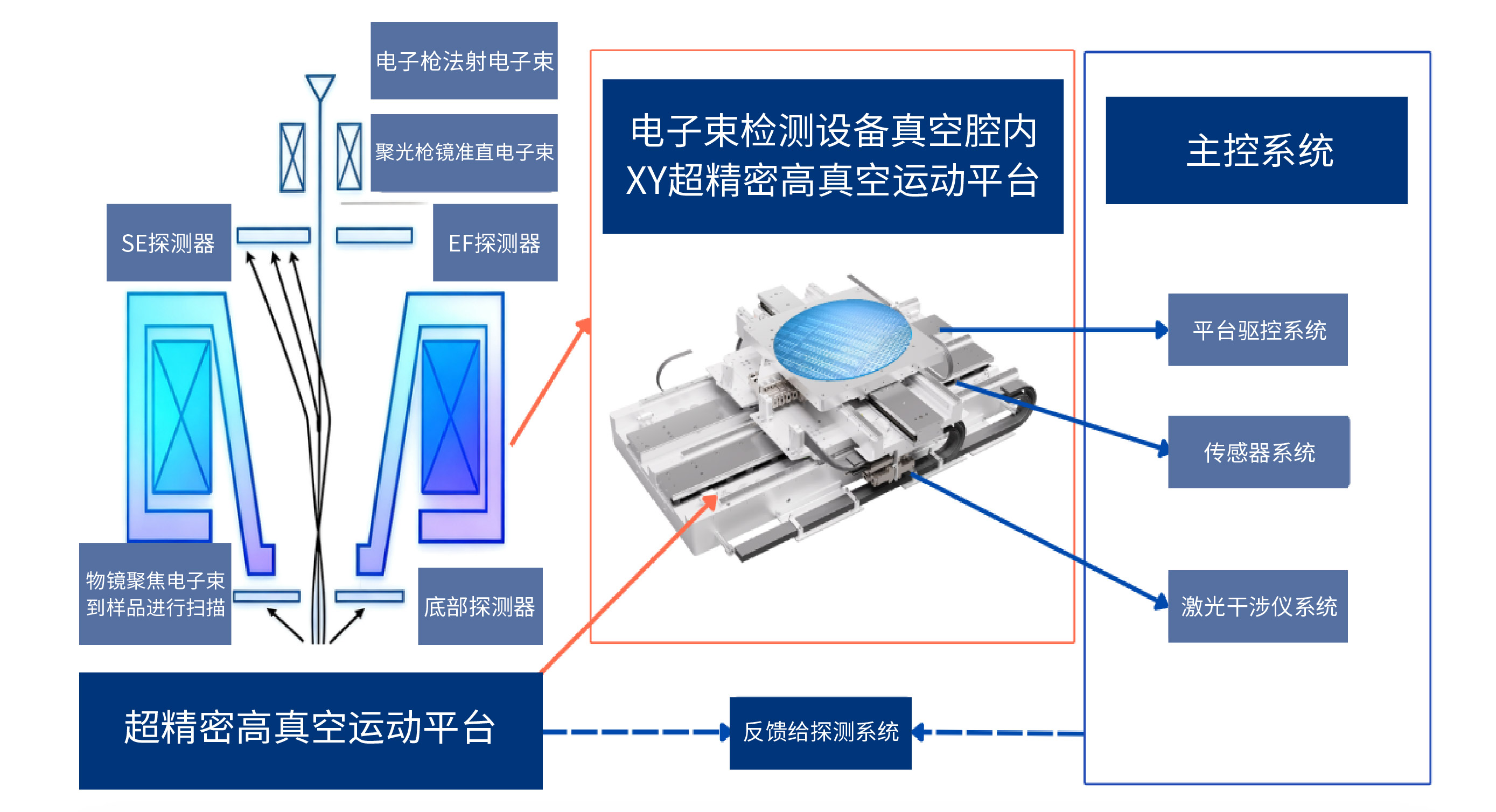

半導體電子束檢測原理示意圖
客戶難點
1
電子束一般采用高加速電壓10kV~200kV來識別納米級缺陷，通常情況下，采用加速電壓越高時檢測分辨率越高，電子束的直進性能更優，前散射效應也會(huì )弱化， 線寬值亦可以更小，由此更易于檢測識別與定位各種納米級缺陷。
2
在高真空環境下，電磁干擾會(huì )對電子束聚焦精度產生影響，不僅對電機提出了高真空與低釋氣等要求，也對導軌等結構部件提出了磁屏蔽設計等要求。
3
納米級電子束缺陷檢對缺陷檢設備運動控制系統也提出了更高要求，如：精密運動平臺不僅具備高真空、高掃描速度和高定位精度等特性，同時也要具備多軸協同與超低速度波動等特性。
雅科貝思解決方案
高真空直線電機 —— AWM系列
采用無鐵芯技術，具有真空兼容，無齒槽力，較大的持續推力和峰值力，滿足半導體電子束檢測等先進制程設備對高速、超高精度運動的需求。
產品特點
?持續推力 Fcn = 4.5N ~ 769.1N
?峰值推力 Fpk = 22.3N ~ 3845.3N
?真空兼容 1×10??Torr
?多線圈長度可選
?低釋氣

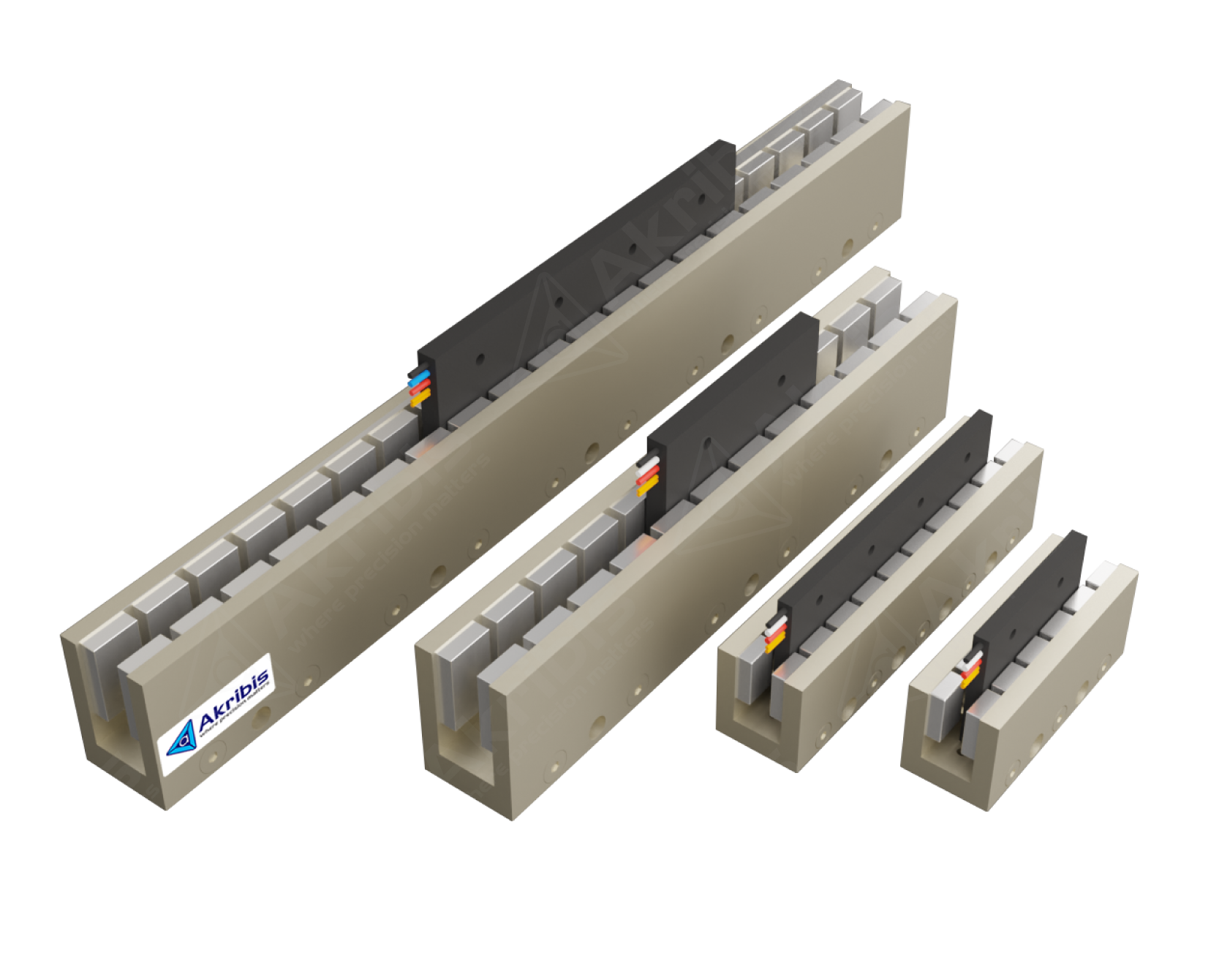

真空電機AWM系列
XY超精密運動平臺 —— 真空電子束檢測專用
運動平臺通過結構拓撲優化，使用AWM系列低發熱真空無鐵芯直線電機，磁軌磁屏蔽設計。以12寸晶圓電子束檢測應用為例，搭配多軸協同控制算法與振動抑制的驅控系統，以及高精度編碼器反饋，極大地提升了整體動態響應和精度水平。
產品特點
?最大速度 350mm/s
?速度波動率＜0.4%@100mm/s
?靜態抖動 ±2nm
?重復定位精度 ±0.3μm
?適用于高真空環境 1×10??Torr

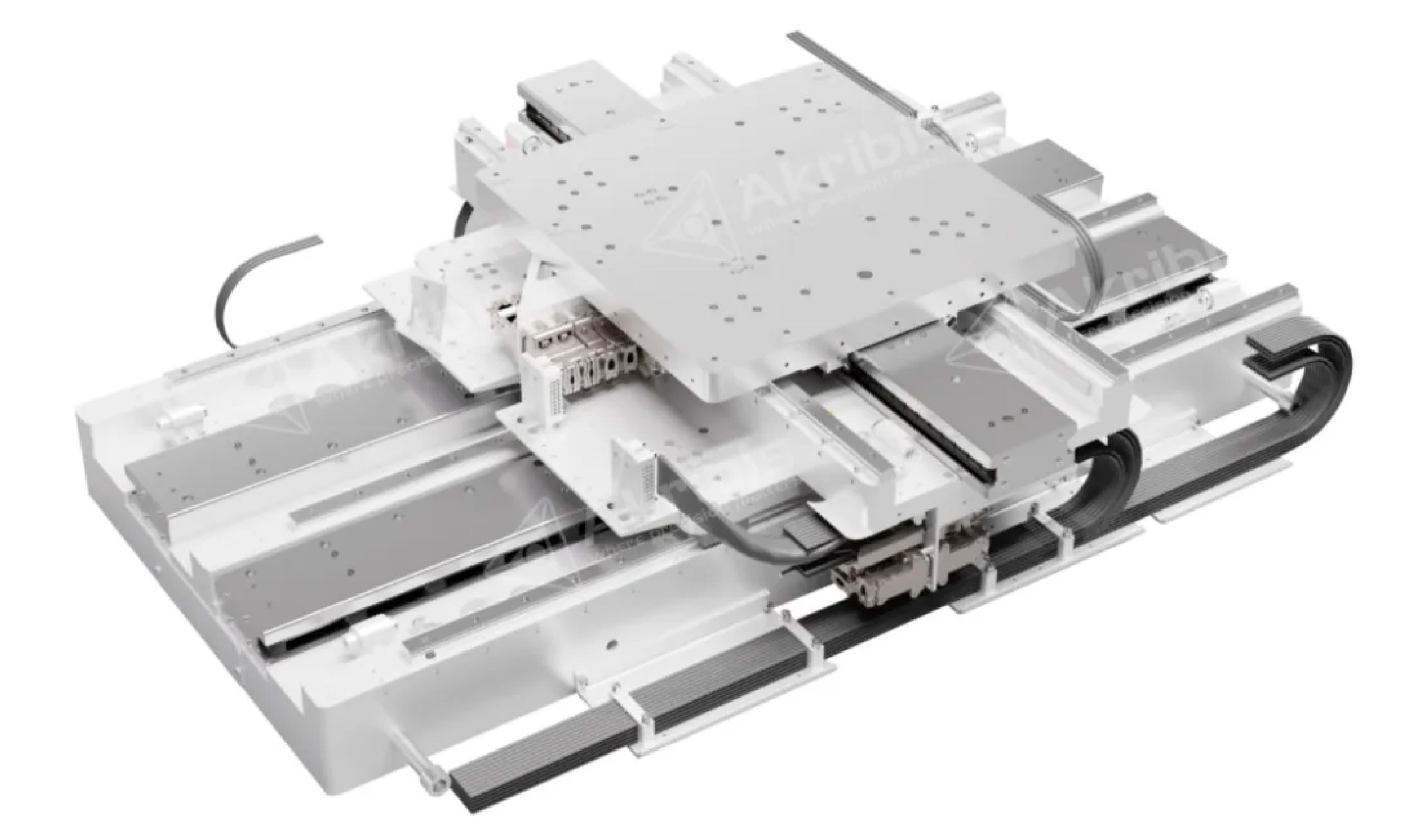

XY超精密運動平臺
